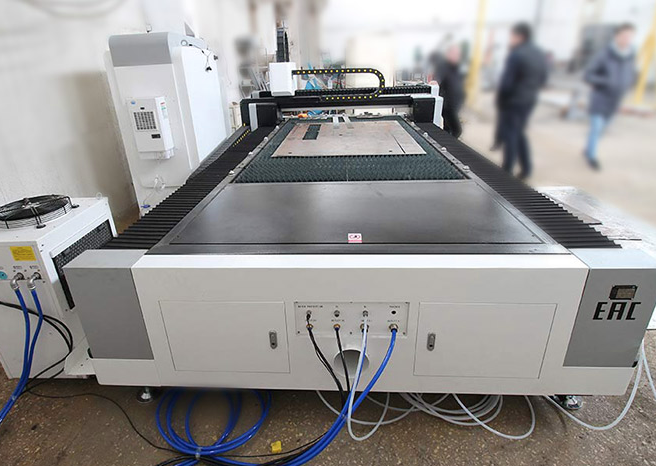

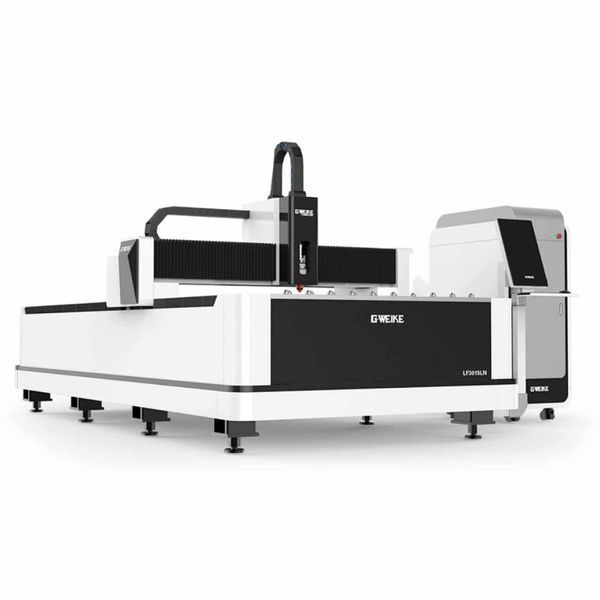

Волоконный лазер Gweike LF3015LN (базовая модель отдельный электрический шкаф с кондиционером)
Описание о станке
Волоконный лазер для тех, кто хочет резать быстрее или нуждается в обработке более тяжелого материала пластины. Благодаря внешнему блоку управления можно использовать лазерные источники мощностью до 3 киловатт. Хорошо подходит для стали толщиной не более 20 мм. Благодаря утяжеленной конструкции также может быть достигнута скорость резания до 80 м/мин.

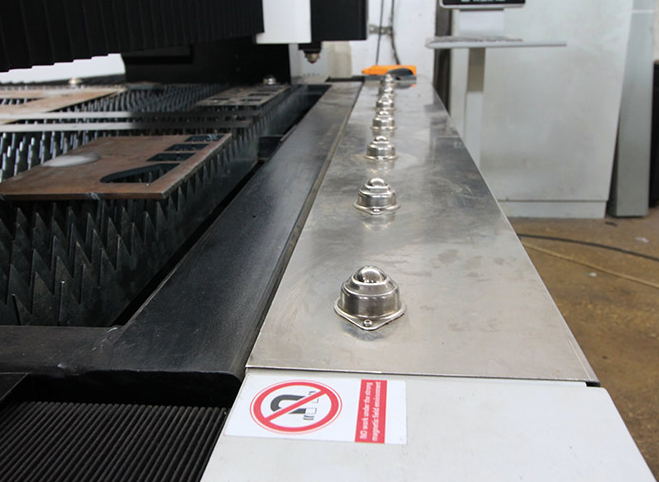

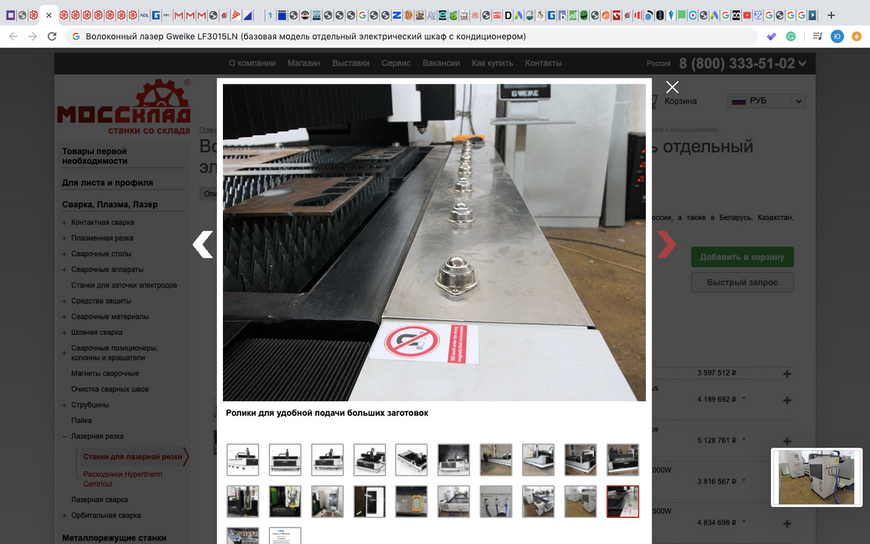

Недаром этот волоконно-лазерный станок является самым популярным выбором для среднего и малого бизнеса. Роликовые шарики позволяют легко загружать и резать цельнометаллические пластины размером до 3000 х 1500 мм, а открытая конструкция также облегчает разгрузку лазерной машины. Идеально подходит для небольших мастерских.
Машина уже на 90% собрана на нашем заводе и поэтому очень проста в установке и вводе в эксплуатацию. При весе чуть более 3000 килограммов машину можно легко перемещать с помощью 5-тонного вилочного погрузчика или роликов машины.

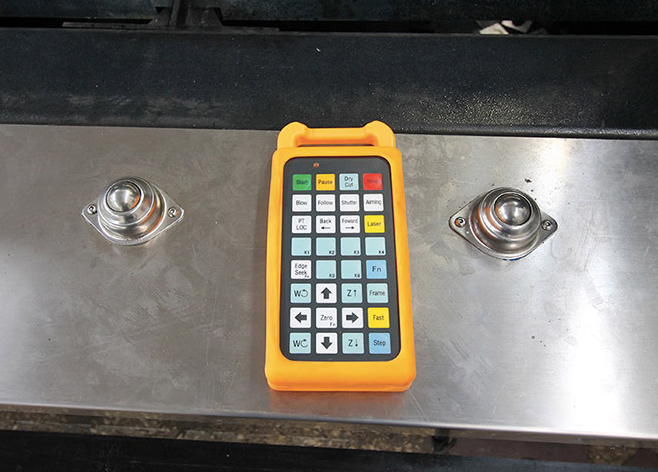

Конечно, эта волоконно-лазерная машина поставляется с управляемой компьютером охлаждающей машиной, всасывающим вентилятором, радиопультом дистанционного управления, очень полным пакетом программного обеспечения и полным стартовым корпусом с изнашиваемыми деталями, чтобы вы могли легко пережить первые недели лазерной резки.
Преимущества станка
• Высокоэффективный раскрой с низкими потерями
• Высокая скорость резки
• Отсутствие термических деформаций
• Чистая поверхность после резки
• Не требует пост-обработки
• Высокая точность резки
• Двойные сервоприводы
• Каркасная закалённая конструкция
• Система автоматической смазки
• Вытяжная система
• Профессиональное ПО
• Поддержка CAD формата
• Поддержка CDR формата
• Поддержка DXF формата
• Поддержка PLT формата
• Поддержка AI формата
Комплектация и внешний вид узлов
| Описание | Фото |
| Сварная станина из труб Внутренняя структура станины выполнена из сортового металла, она состоят из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле. Пазы под линейные направляющие фрезеруются на прецизионном продольно фрезерном обрабатывающем центре. |  |
| Raytools головка Преимущества автофокуса: • Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut. • Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины. • Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. • Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания. • Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе. Преимущества лазерных головок Raytools: • Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока • Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм • Удобная установка линзы, быстрый и легкий доступ к защитному стеклу • Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла • Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз. • Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча | |
| Автономный емкостной контроллер высоты BCS100 представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком. Кроме применения методов управления, обычных для большинства аналогичных продуктов, BCS100 обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки CypCut, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация «летающей оптики». Кроме того, значительно повышается скорость отклика, особенно при использовании сервоприводов. Благодаря двойному замкнутому алгоритму регулирования скорости и положения повышается скорость и точность обработки. | |
| Сервомоторы и драйверы: Inovance серия MS1H3. • От 3,2 до 47 Нм • 23-битная обратная связь энкодера двигателя: +/-15 угловых секунд • Максимальный пиковый крутящий момент до 300 % • Колебание крутящего момента <1% • Рейтинг IP67 • Соответствует CE и UL | |
| Редукторы скорости Motoreducer, Франция Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена - качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы. | |
| Gweike портал из авиационного алюминия Легкий и прочный алюминиевый портал третьего поколения для оси Х обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Портал выполнен методом литья под давлением. Такая конструкция позволяет достигать скорости перемещения до 140 м/мин и обеспечивает лазерным станкам G-Weike высокую скорость работы и обеспечивает безупречное качество раскроя. | |
| Зубчатые рейки шестерня YYC Косозубая зубчатая передача YYC Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки. | |

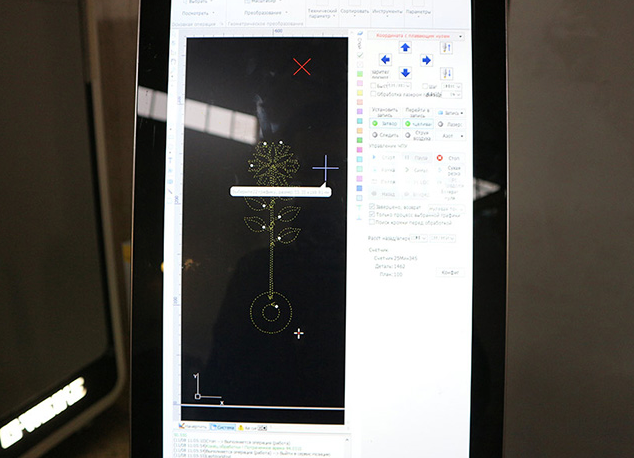

| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT НА РУССКОМ ЯЗЫКЕ Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерных станков резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки. | |
| ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА Объезд препятствий | |

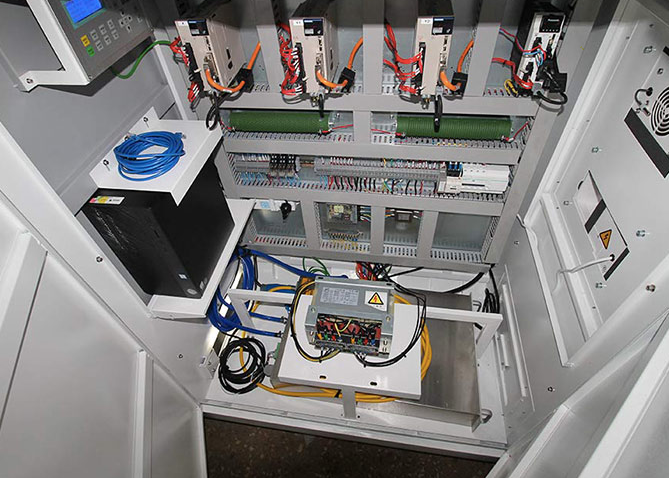

| Шкаф электричества с кондиционером. Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера, плата коммутаций, силовые элементы. | |
| Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники. Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники. | |
| Дисплей операционной системы Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании. | |

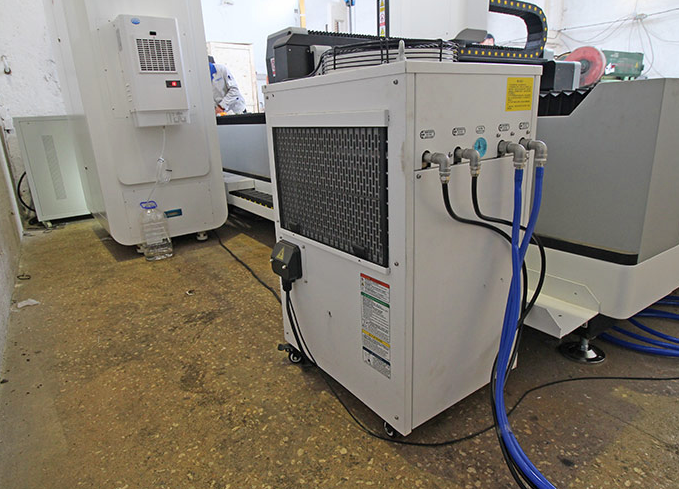

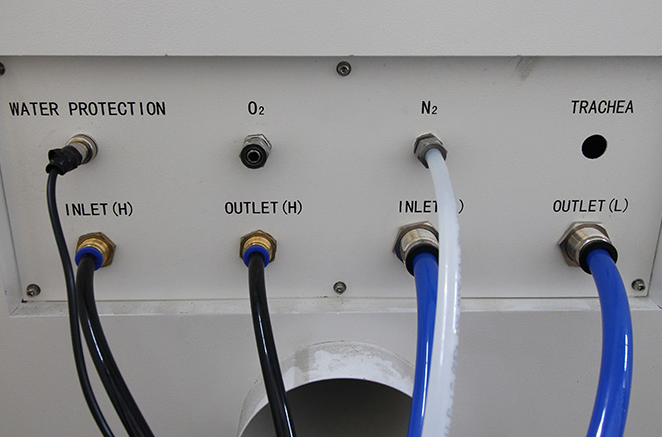

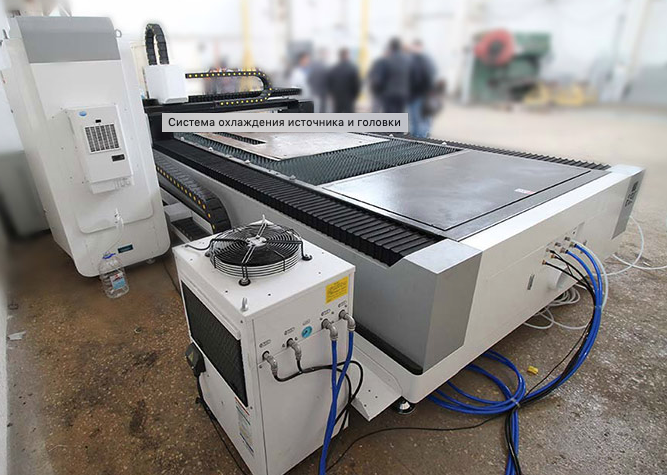

| Водяной чиллер Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума. Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics. | |
| Тележки, чтобы собрать отходы или заготовки | |
| Стабильзатор напряжения Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения. | |
| Набор инструментов и расходников для пусконаладочных работ и эскплуатции |
Применение
Оптоволоконный лазерный станок для резки металла LF3015LN широко используется в отраслях, производящих кухонные принадлежности, корпуса аппаратуры и в тех случаях, где не требуется резать металл больших толщин. Волоконные лазеры GWEIKE предназначены для промышленного раскроя металла. Иттербиевый оптоволоконный источник генерирует пучок лазера, который производит резку. Траекторию резки можно сформировать непосредственно на консоли оператора.
Опции
Волоконный лазер Gweike LF3015LN Raycus 1500W (базовая модель отдельный электрический шкаф с кондиц.
Волоконный лазер Gweike LF3015LN Raycus 2000W (базовая модель отдельный электрический шкаф с кондиц.
Волоконный лазер Gweike LF3015LN IPG 1000W (базовая модель отдельный электрический шкаф с кондиц.)
Волоконный лазер Gweike LF3015LN IPG 1500W (базовая модель отдельный электрический шкаф с кондиц.)
Волоконный лазер Gweike LF3015LN IPG 2000W (базовая модель отдельный электрический шкаф с кондиц.)
В стоимость этой опции включен базовый станок *
Основные характеристики
- Производитель GWEIKE
- Рабочая зона 3000x1500 мм
- Выходная мощность лазера 500/700/750/1000/1500/2000 Вт
- Скорость позиционирования 80 м/мин
- Точность позиционирования ±0.03 мм
- Ход по осям X/Y/Z 1500/3000/100 мм
- Макс. ускорение 1G
Параметры подключения
- Потребляемая мощность 8.6 (Raycus 500 Вт) кВт
Габариты
- Длина 4450 мм
- Ширина 4197 мм
- Высота 1860 мм
- Вес 3000 кг
Дополнительные параметры
- Повторяемость ±0.02 мм
- Ширина направляющей, X ось 20 мм
- Ширина направляющей, Y ось 30 мм
- Масса станины (нетто) 2600 кг
- Электропотребление (Raycus 700 Вт) 9 кВт
- Электропотребление (Raycus 1000 Вт) 10 кВт
- Электропотребление (Raycus 1500 Вт) 12 кВт
- Электропотребление (Raycus 2000 Вт) 13.6 кВт
- Электропотребление (Raycus 3000 Вт) 24 кВт
Особенности
- Волоконный лазер Gweike LF3015LN (базовая модель отдельный электрический шкаф с кондиционером) предназначен для резки листового металла;
- Установлены качественные компоненты от надежных производителей: серводвигатели производства Yaskawa (Япония), лазерный источник Raycus/IPG (на выбор), линейные направляющие HIWIN/PMI, электрокомпоненты Schneider/Delixi. Стоимость станка указана с источником Raycus 500W;
- Рабочий стол выполнен из листовой стали, обладает высокой механической прочностью и жесткостью. Портал изготовлен из авиационного алюминия по аэрокосмическому стандарту;
- Простое и удобное управление станком с помощью системы Cypcut;
- Точность позиционирования ±0.03 мм. Опционально станок можно дополнить автоматической фокусировкой (режущие головки мощностью 1500Вт и более поставляются с автоматической фокусировкой).
Рекомендации по применению
- Волоконный лазер Gweike LF3015LN применяется на металлургических, нефтегазовых, машиностроительных предприятиях. Станки для лазерной резки по металлу с ЧПУ используются для промышленного производства изделий из листового проката стали и цветных металлов.
Комплектация:
- Лазерный источник Raycus / IPG (на выбор);
- Резательная головка Raytools; Сервомоторы: ось X — 1 шт. x 850 вт Yaskawa (Япония), ось Y — 2 шт. x 850 вт Yaskawa (Япония), ось Z — 1 шт. x 400 вт Panasonic;
- Система управления Cypcut (интерфейс на русском и английском языках);
- Зубчатые рейки YYC/APEX (Тайвань); Линейные направляющие HIWIN/PMI;
- Редуктор Nidec-shimpo (Японии);
- Электрокомпоненты Schneider/Delixi;
- Водяной чиллер;
- Электрический шкаф с кондиционером;
- Система вытяжки, вентилятор;
- Система автоматической смазки.
 |  |
 |  |
 |  |
Cхема размещения станка LF3015LN
