Количество
|
Стоимость
|
||
|
|
|||
|
|
|||
Безопасный и экологически чистый
⦁ Полностью закрытый дизайн;
⦁ В смотровом окне используется защитное стекло европейского стандарта CE;
⦁ Пыль, образующаяся при резке, внутренне фильтруется и удаляется, и она удаляется в соответствии со стандартами без загрязнения;
Основные технические характеристики

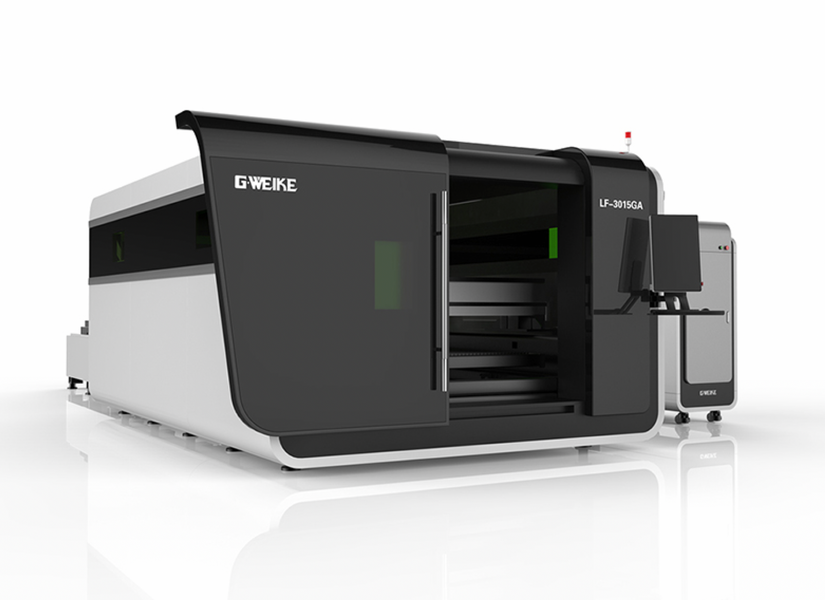

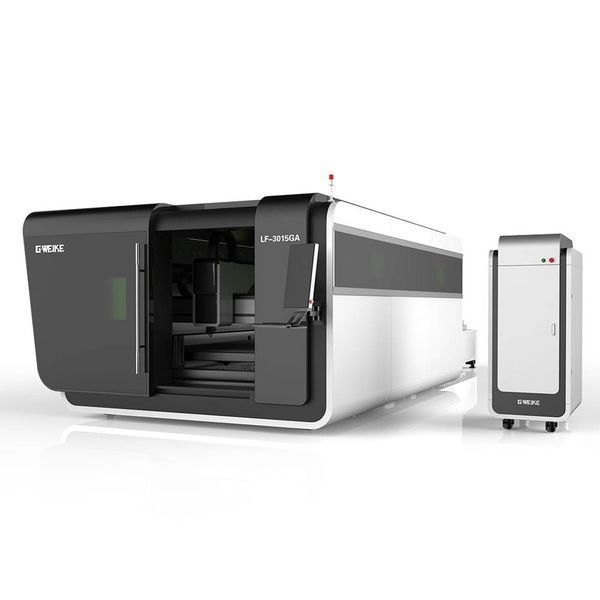

| Название продукции | Станок волоконной лазерной резки металлических листов |
| Модель | LF3015GA |
| Рабочее поле | 1500×3000mm |
| Точнос ть позиционирования, X/Y ось | ±0.03mm |
| Повторяемость позиционирования, X/Y ось | ±0.02mm |
| Maкс. Скорость перемещения, X/Y ось | 120m/min
|
| Maкс. ускорение, X/Y/U ось | 1.5G |
| Мощность серво мотора, X ось | 0.85KW |
| Мощность серво мотора, Y ось | 1.8KW |
| Мощность серво мотора, Z ось | 0.4KW |
| Время смены столов | 15 - 17s |
| Макс. Масса загружённых листов | 1600kg |
| Ширина направляющего, X ось | 25MM |
| Ширина направляющего, Y ось | 35MM |
| Энергопотребление | 18.1KW/hour |
| Габариты станка | 8850*2850*2310mm |
| Вес нетто | 8000kg |
| электропопитание | 380V/50HZ |
Описании о комплектациях
| Описание | Фото |
| Raytools головка Преимущества автофокуса:
Преимущества лазерных головок Raytools:
|
|
| Автономный емкостной контроллер высоты BCS100 представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком. Кроме применения методов управления, обычных для большинства аналогичных продуктов, BCS100 обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки CypCut, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация «летающей оптики». Кроме того, значительно повышается скорость отклика, особенно при использовании сервоприводов. Благодаря двойному замкнутому алгоритму регулирования скорости и положения повышается скорость и точность обработки. |
|
| Сервомоторы и драйверы: Inovance серия MS1H3.
|
|
| Редукторы скорости Motoreducer, Франция Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена - качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы. |
|
| Секционная вытяжка • Полное покрытие — используются последние передовые технологии, в каждой секции имеет систему дымоудаления. • Мощная адсорбция отрицательного давления на 360° Осевой вентилятор выдувает дым вниз, создавая сильная адсорбция и постоянный дым выхлоп. Эффективно очищает дым и пыль на верхней части прилагаемой резки платформу и, таким образом, уменьшает загрязнение линз |
|
| Смена платформ выступает в качестве загрузочного и разгрузочной платформы, которая экономит время подачи и повышает производительность. • Обмен платформ завершен в течение 40 секунд.
|
|
| Gweike портал из авиационного алюминия Легкий и прочный алюминиевый портал третьего поколения для оси Х обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Портал выполнен методом литья под давлением. Такая конструкция позволяет достигать скорости перемещения до 140 м/мин и обеспечивает лазерным станкам G-Weike высокую скорость работы и обеспечивает безупречное качество раскроя. |
|
| Зубчатые рейки шестерня YYC Косозубая зубчатая передача YYC Тайвань. |
|
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT НА РУССКОМ ЯЗЫКЕ Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерных станков резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки. |
|
| ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА Эта функция позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью емкостного датчика, и материал будет программно повёрнут в необходимые координаты. |
|
| Функция защиты головки от столкновения листов Зоны безопасности – области, на которых установлены прижимы листа или держатели. При попадании оптической головки в такие зоны контур детали не обрабатывается, а станок встает на паузу. Размер зоны безопасности задаётся оператором. Зоны безопасности учитываются при построении безопасных проходов. |
|
| Система наблюдения Во время обработки каждую слепую зону можно контролировать в любое время, а процесс резки можно контролировать; интеллектуальная система мониторинга высокой четкости, удаленная работа сигнализации не представляет опасности.
|
|
| Шкаф электричества с кондиционером. Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера, плата коммутаций, силовые элементы.
|
|
| Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники. |
|
| Дисплей операционной системы Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании. |
|
| Водяной чиллер Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума. |
|
| Тележки, чтобы собрать отходы или заготовки |
|
| Стабилизатор напряжения Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения. |
|
| Набор инструментов и расходников для пусконаладочных работ и эскплуатции |
|
Фото образцов
